带式永磁除铁器结构设计的精妙之处

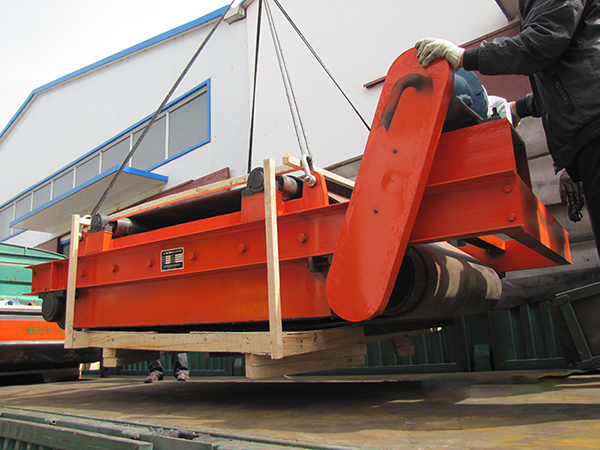

   带式永磁除铁器是应用比较多的一种除铁器型式，这种除铁器从组成上来看包括机架、电机、主动滚筒、从动滚筒、托辊、带有刮条的皮带及永磁系等几大部分。

   带式永磁除铁器作业过程中电机驱动主、从动滚筒及托辊带动皮带绕永磁系进行运转。永磁系置于不锈钢箱中并通过轭铁固定于机架上。轭铁必须要有足够的厚度，其厚度应确保轭铁有通过整个磁系磁通的能力，其厚度一般情况为20-150mm。永磁系主要是由钕铁硼制成的磁块构成，其于轭铁构成的特殊磁路能够让磁系在相同悬挂高度及场强的情况下的透磁深度更深，磁场的有效吸附面积相对更大，并且均集中于除铁器的下方，能够有效减少漏磁的情况发生，让铁件不会被吸附到除铁器的旁边。
   带式永磁除铁器的主动滚筒和从动滚筒都紧靠于永磁系的两侧，并且主动滚筒跟从动滚筒的直径都是200-325mm，这样整个除铁器的结构上更加的紧凑合理，以便适应更多的场合安装使用。
